5 vergeten Sheet Metal functies

Bijna iedereen gebruikt wel eens de Sheet Metal features in SOLIDWORKS. Maar ken je ook alle mogelijkheden van Sheet Metal en maak je er optimaal gebruik van? Bekijk de onderstaande features van Sheet Metal en ga na hoe je deze het beste kunt toepassen op je eigen werk.

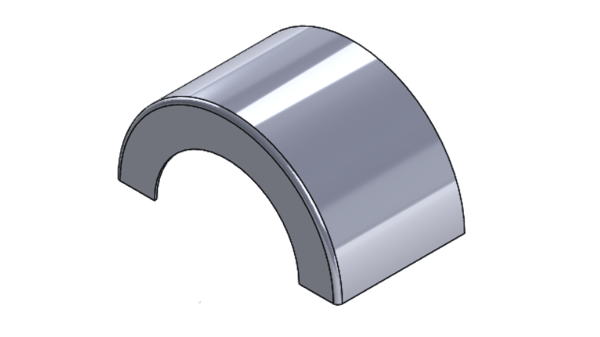

1 Edge Flanges kunnen ook op circulaire Edges

Edge Flanges kunnen niet alleen gemaakt worden op rechte randen. Je kunt ze nu ook maken op circulaire randen.

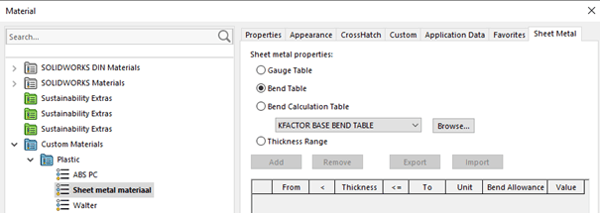

2 Link je zetfactoren aan een SOLIDWORKS material

In de materiaaldatabase van SOLIDWORKS is het mogelijk om de Sheet Metal eigenschappen te koppelen aan een materiaal. Op die manier kan je door een materiaal te kiezen gelijk de zet-tabellen (Bend Table) koppelen aan je model.

3 De Tab en Slot feature kun je ook in part en assemblies toepassen

Tab en Slot geeft de mogelijkheid om in zowel parts als samenstellingen Tab en Slot koppelingen te maken tussen bodies of parts. Op deze manier kan je een Sheet Metal pakket maken dat direct in elkaar kan worden geklikt.

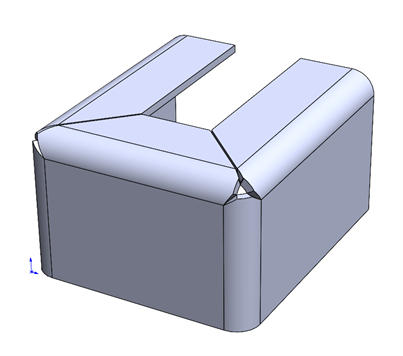

4 Three Bend Corner Reliefs voor een nette overgang

Gebruik deze feature om in een aansluiting van drie hoeken een nette overgang te maken. Op deze manier kan de opening in de hoeken worden geminimaliseerd.

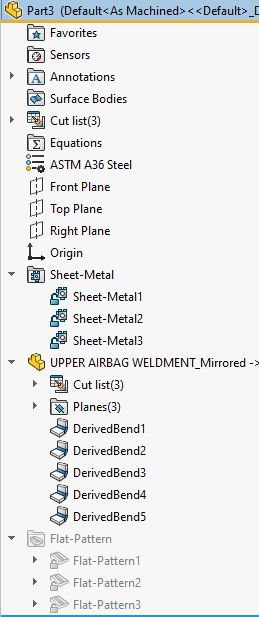

5 Mirror Part en Mirror Component werkt ook voor plaatwerk!

Bij een Mirror Part (part) of Mirror Component (assembly) kunnen alle Sheet Metal eigenschappen mee gespiegeld worden. Zo kan zowelvoor het origineel als voor het gespiegelde deel een nette tekening worden gemaakt, inclusief alle bend notes en zetlijnen.

Ziezo, je zal niet meer snel uit je plaat gaan omdat je de Sheet Metal functies in SOLIDWORKS niet kent. Dankzij deze blog weet je ze voortaan wel goed te herinneren.
