De 3D Viewport in SOLIDWORKS Visualize is te klein! Oh nee!

Iedereen kent dat gevoel wel. Je bent lekker aan het visualiseren en opeens blijkt je Viewport te klein te zijn. Oké, misschien kent niet iédereen dit gevoel, maar diegenen die het kennen zullen blij zijn met deze blog!

Waarom is de viewport te klein?

Een te kleine weergave van de viewport in SOLIDWORKS Visualize heeft 2 mogelijke oorzaken:

1. 3D Viewport setting ‘Maximum Resolution’ is ingesteld op een klein formaat.
2. Camera setting ‘Aspect Ratio’ is ingesteld op de verkeerde beeldverhouding.

1 3D Viewport setting ‘Maximum Resolution’

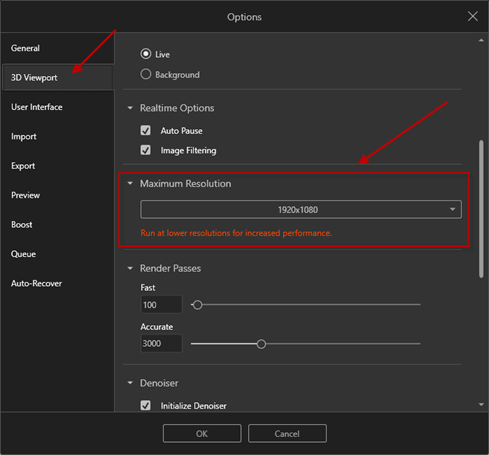

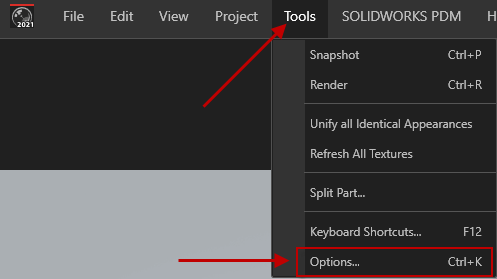

Is de 3D Viewport klein van formaat? Ga dan naar Tools>Options>3D Viewport en zet de Maximum Resolution op 1920x1080.

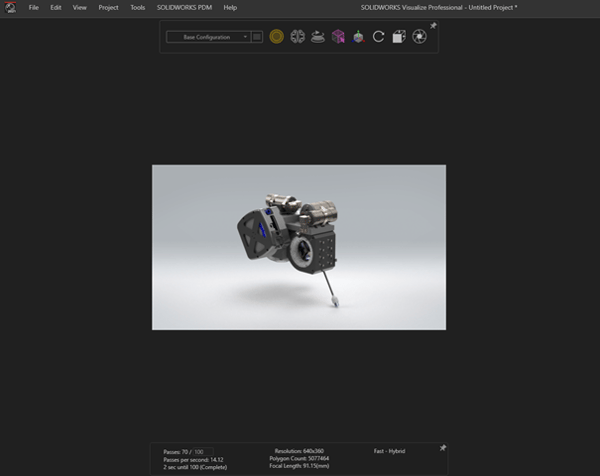

Situatie voor:

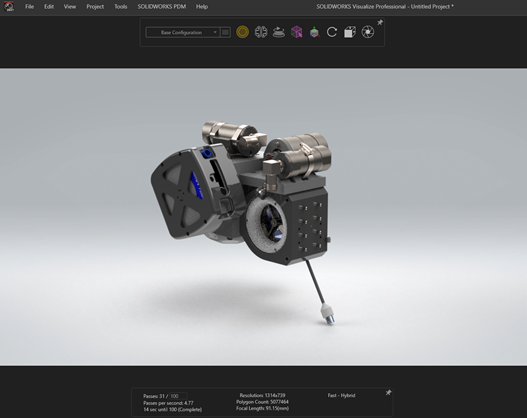

Situatie na:

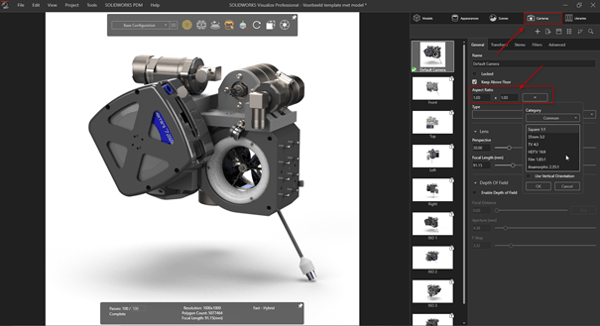

2 Camera setting ‘Aspect Ratio’Is de beeldverhouding niet goed?Dan heb je te maken met een verkeerde camera setting. Ga naar Cameras > Aspect Ratio. 16:9 is een veel gebruikte beeldverhouding.

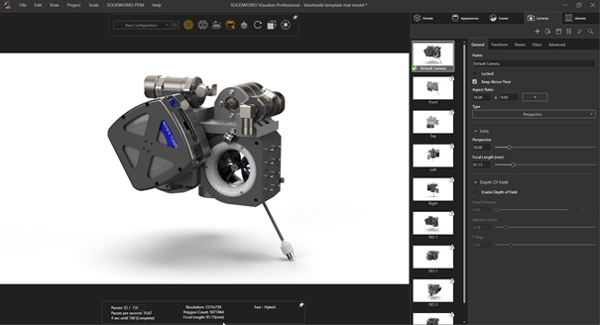

Ongewenste beeldverhouding 1:1

Gewenste beeldverhouding 16:9

Meer weten?

Beelden zeggen meer dan woorden. Het is een cliché maar waar. Wil je nóg meer leren over Visualize? Volg dan onze Visualize training.

Wil je graag dit werk uitbesteden? Dat kan ook! Maak dan gebruik van onze Visualisatiedienst.
