De drie SOLIDWORKS sheet metal methoden om een trechter te ontwerpen.

Van oudsher kun je in SOLIDWORKS een kegelvormige trechter op twee manieren opzetten. Namelijk deze meteen opbouwen als Sheetmetal of een Solid omzetten naar Sheetmetal. Buiten deze twee ‘standaard’ methodes is er een derde manier om dit te realiseren. In dit blog bespreken we de drie handige methodes om een plaatuitslag van een trechter te maken in SOLIDWORKS.

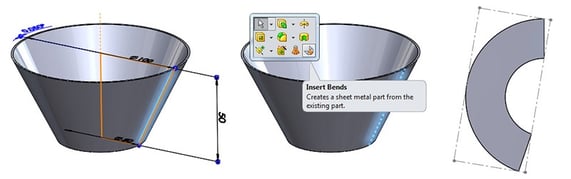

Methode 1: Van Solid naar Sheetmetal

Maak eerst een (dunwandig) Solid model. Vervolgens, om een plaatuitslag te genereren, moet de vorm omgezet worden naar Sheetmetal. Dit doe je met de ‘Insert Bends’-feature.

De randvoorwaarden voor deze methode is dat er een opening in wordt ge-‘knipt’ en dat de kniprand een rechte lijn is. Bij een kegel realiseer je dit met bijvoorbeeld een revolved-cut van een kleine hoek. Hierdoor kan de openingsrand worden gebruikt voor de ‘Insert Bend’-feature.

Methode 2: Een trechter meteen opbouwen als Sheetmetal

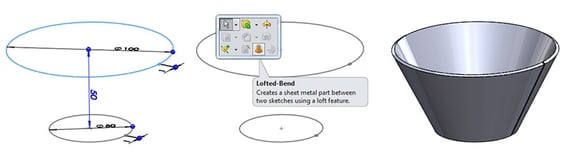

Om een trechter direct op te bouwen als Sheetmetal moet je de contouren meteen opzetten als ‘open’ contouren. In het voorbeeld hieronder is gekozen voor twee cirkelbogen met een opening van 1 mm.

Methode 3: Lofted Bends feature met de ‘Bent’ Manufacturing Method

Naast de bekende ‘Formed Manufacturing' methode is er sinds SOLIDWORKS 2014 een tweede variant bijgekomen van deze ‘Lofted Bends’ feature. De zogenaamde ‘Bent Manufacturing' methode. Hierin worden de buiggebieden ook in de gevormde versie getoond.

Voordelen ‘Bent Manufacturing' methode

Er zijn twee voordelen aan de ‘Bent Manufacturing' methode:

1. Realistischer beeld

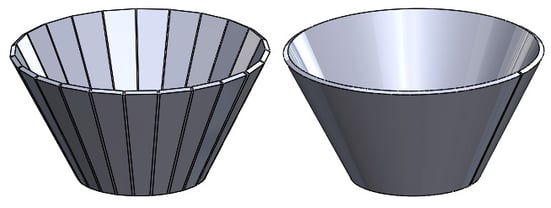

De ‘Bent’ versie geeft een realistischer beeld dan de ‘formed’ versie wanneer de trechter wordt verkregen door meervoudige zettingen (en niet gevormd of gerold wordt).

2. Eenvoudigere sketches bij overgang vierkant-rond
Bij een kegel gaat een ‘lofted bends’ feature meestal van cirkel naar cirkel, maar een ‘lofted bends’ kan ook verlopen van rond naar vierkant. Vaak is de wens dat er een driehoekig plat-vlak ontstaat op het raakvlak van de cirkel en het vierkant. Eerst was je hierbij beperkt tot de ‘Formed’ variant; je moest een cirkel in een schets benaderen met bogen en rechte lijnstukken en het vierkant afronden, zodat platte vlakken en ‘Formed’ gebieden elkaar afwisselden.

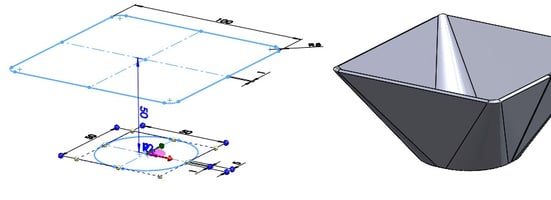

Voorbeeld: Oude werkwijze (Formed) met ingewikkelde sketches

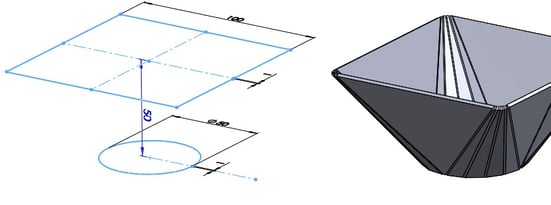

Voorbeeld: Nieuwe werkwijze (Bent) met eenvoudige sketches

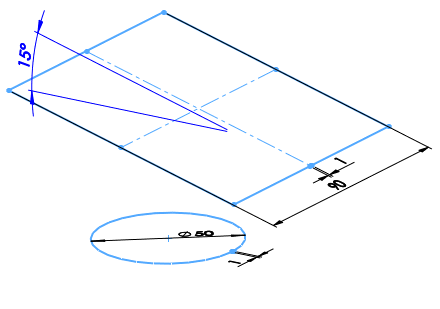

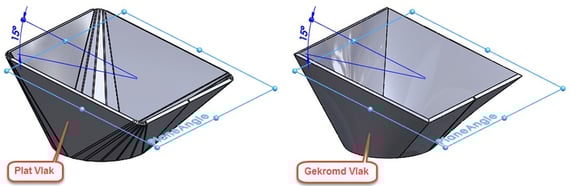

Sinds SOLIDWORKS 2015 kunnen de sketch-vlakken onder een hoek liggen. De ‘Bent’-optie rekent zelf het raakvlak uit voor het driehoekige platte vlak . Dit is niet te realiseren met de ‘Formed’-optie.

Zoals altijd zijn er in SOLIDWORKS meerdere wegen die naar Rome leiden. Insert Bends, Lofted Bends Formed en Bent, zijn alle drie handige tools om een plaatuitslag van een trechter te realiseren.
