Ontwerp efficiënter met Smart Components

SOLIDWORKS biedt heel wat tools om snel en efficiënt te kunnen ontwerpen. Eén van deze tools is Smart Components. In deze blog leg ik je uit hoe je deze componenten aanmaakt en gebruikt.

Wat zijn Smart Components?

Smart Components zijn bestanden die je aan een samenstelling kan toevoegen. Dat kan je doen met extra features of parts.

Denk maar aan een scharnier waar je automatisch de bevestigingsgaten en zelfs schroeven kan aanbrengen wanneer je dit component aan een samenstelling toevoegt!

Ideaal dus voor koopdelen of bibliotheekonderdelen.

Hoe maak je een Component ‘Smart’?

Dit is best makkelijk, een kind kan de was doen! In ons voorbeeld willen we een elektromotor voorzien van gaten voor de bevestiging, plus bouten om deze te vast te zetten.

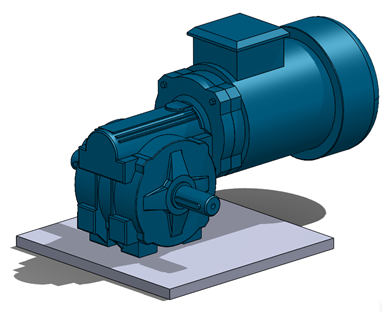

Je start met het maken van een (tijdelijke) samenstelling waar je de situatie nabootst. Zie hier de elektromotor en een dummy part (grijs):

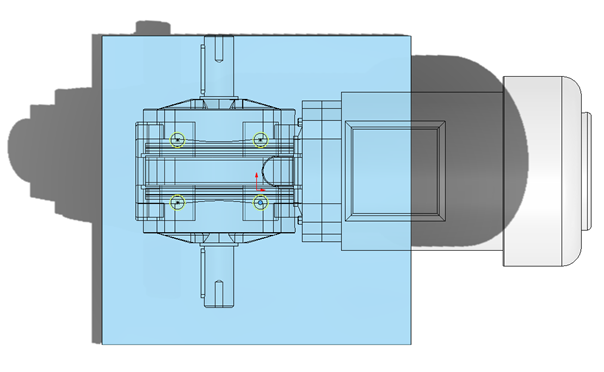

De volgende stap is om het dummy part te voorzien van gaten die overeenstemmen met de bevestigingsgaten van de elektromotor:

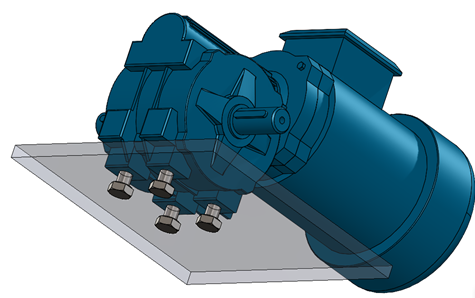

Je kunt nog meer bestanden toevoegen, bijvoorbeeld een pakking. In dit voorbeeld voegen we het bevestigingsmateriaal voor de motor toe. Deze halen we uit de SOLIDWORKS Toolbox. De functie zit bij SOLIDWORKS Professional en Premium.

Definieer de Smart Component

De laatste stap is het definiëren van de Smart Component. Dit doe je door naar Tools > Smart Components te gaan. Je duidt het Smart Component aan (in ons geval de motor), extra Components (de bouten) en Features (de gaten voor de bouten).

Nog even bevestigen, en klaar!

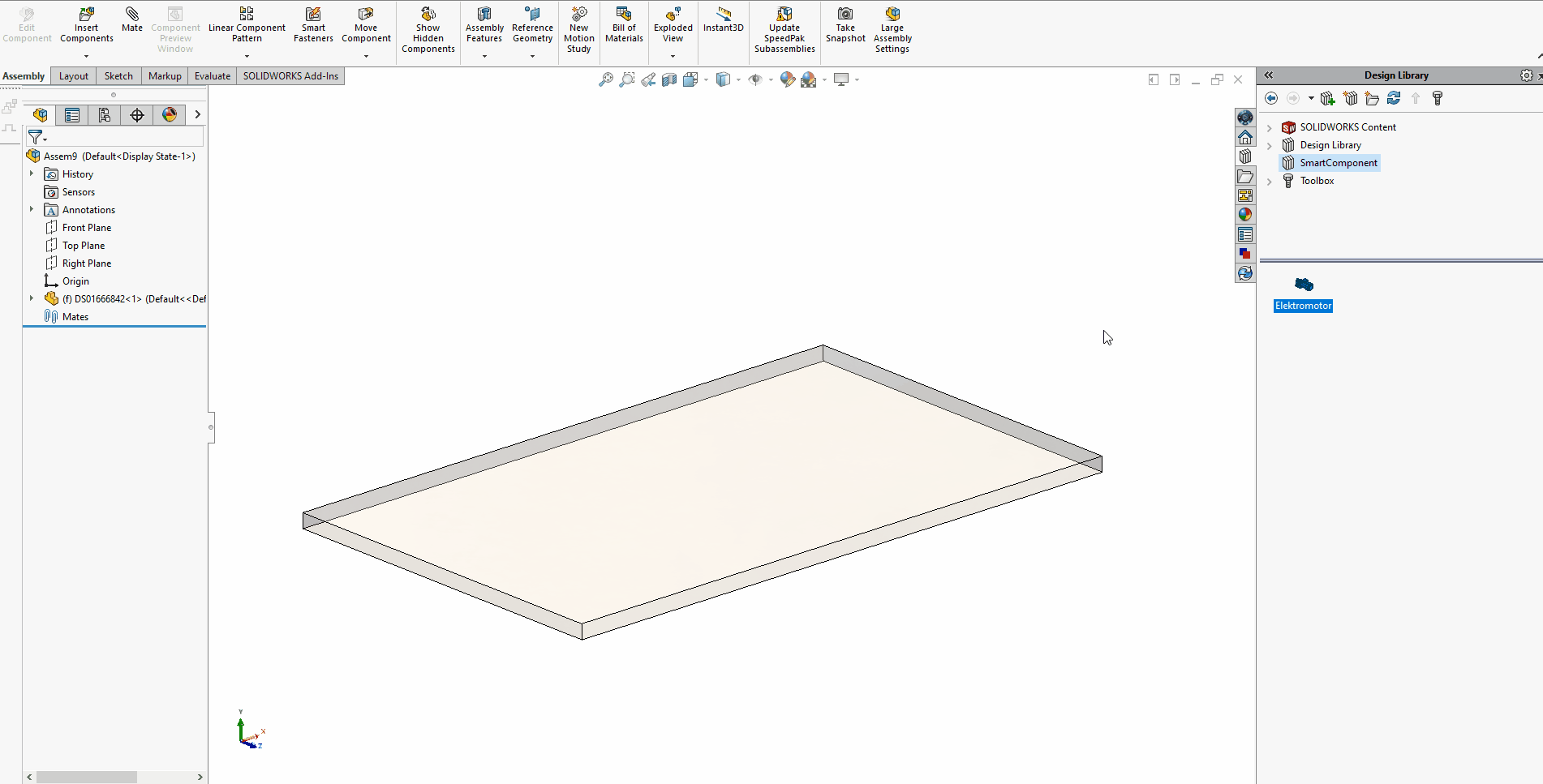

Het Smart Component kan je nu in elke samenstelling toevoegen. Activeer het Smart Component en het wordt voorzien van gaten en bouten! Toch veel makkelijker dan dit telkens opnieuw te tekenen, niet?

Wil je het geheel nog eens zien? Bekijk dan dit filmpje.
