Verander automatisch SOLIDWORKS documenten met SOLIDWORKS Professional

Je kunt gebruik maken van ‘Design Checker’ en ‘Task Scheduler ’ als je SOLIDWORKS Professional hebt. In deze blog geef ik een tip hoe je dit nuttig kan inzetten!

Je kunt met deze de Design Checker ervoor zorgen dat al je SOLIDWORKS documenten hetzelfde ontwerp hebben. Dat ziet er wel zo netjes uit. In deze blog laat ik je zien hoe je dit zelfs kan automatiseren en inplannen.

We gaan de design checker inrichten waarmee we de huidige file geautomatiseerd gaan aanpassen.

Let op, je kunt geen onderscheid maken tussen verschillende bladformaten. Als je A3 en A4 templates door elkaar hebt opgeslagen worden ze beiden vervangen door het nieuwe formaat.

Wat doet SOLIDWORKS Design checker?

SOLIDWORKS Design Checker verifieert ontwerpelementen zoals maatvoering normen, lettertypen, materialen en schetsen om ervoor te zorgen dat SOLIDWORKS-documenten voldoen aan vooraf gedefinieerde ontwerpcriteria.

Waar kan je SOLIDWORKS Design Checker vinden?

1. Ga naar Tools > Add-ins.
2. Selecteer SOLIDWORKS Design Checker , en klik OK.

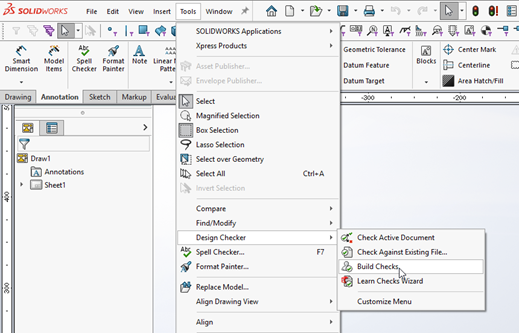

3. Klik Tools > Design Checker.

Of kies via de toolbar de Design checker.

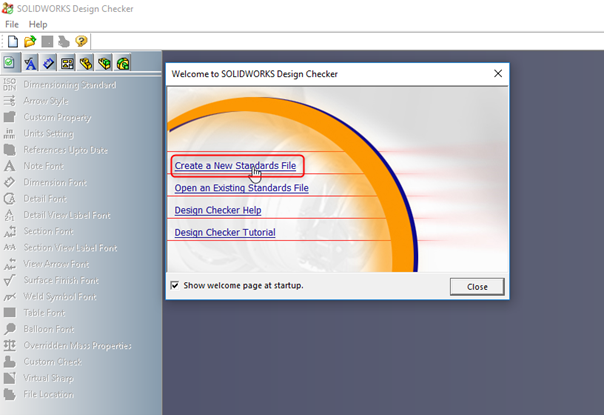

Hier kies je vervolgens voor ‘Build Checks’ en ‘Create a New Standards File’.

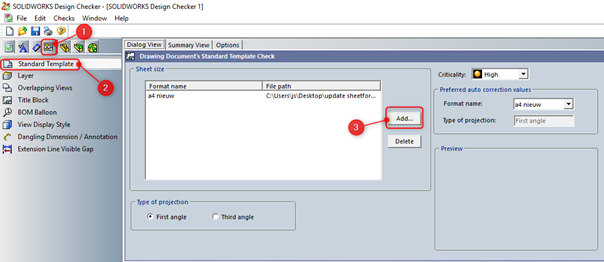

Kies vervolgens Drawing Documents (1), Standard Template (2) en kies het nieuwe sheetformat (3). Sla deze file op (*.swstd) en sluit de Design checker!

Wat is SOLIDWORKS Scheduler ?

Met de SOLIDWORKS Scheduler kun je taken instellen om op een later tijdstip uit te voeren.

Bijvoorbeeld als je een grote samenstelling opnieuw moet opbouwen. Je kunt SOLIDWORKS Scheduler gebruiken om de taak buiten de piekuren uit te voeren.

Of een andere taak die je eenmalig, dagelijks, wekelijks of maandelijks wilt uitvoeren. De Scheduler werkt afzonderlijk van de SOLIDWORKS-toepassing.

Waar vind je SOLIDWORKS Scheduler?

Windows Start menu, klik All Programs > SOLIDWORKS <version> > SOLIDWORKS Tools > SOLIDWORKS Task Scheduler .

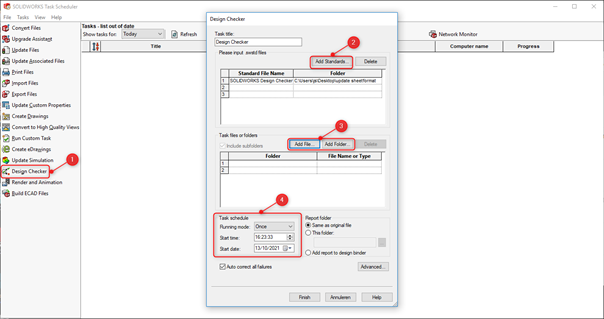

Kies vervolgens Design Checker (1), Add Standards (2) en kies de eerder aangemaakt Check file (3).

Kies de map of file die moet omgezet worden en wanneer (4).

Zodra de taak is uitgevoerd zie je in je drawings dat het nieuwe sheetformat gebruikt wordt. Yes!
