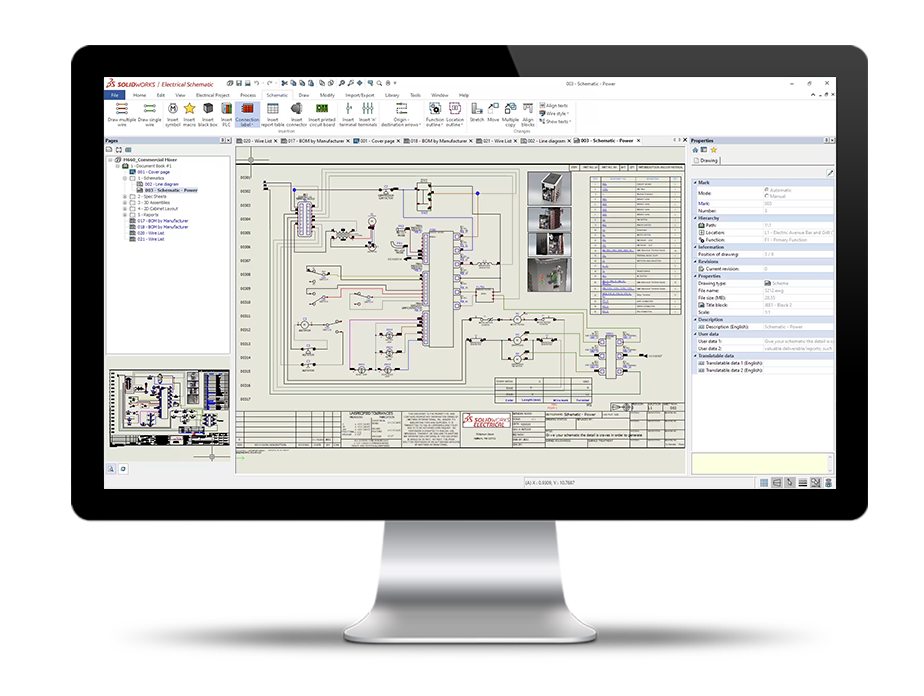

SOLIDWORKS Electrical Schematic
Ontwikkel snel en eenvoudig jouw elektrische schema’s met deze krachtige applicatie.
Waarom kiezen voor SOLIDWORKS Electrical Schematic?
-
De functies van SOLIDWORKS Electrical Schematic bevatten veel intelligentie. Je schema staat er snel en reageert slim op wijzigingen.
-
SOLIDWORKS Electrical Schematic bevat duizenden symbolen, OEM-componenten en bestanden van alle koopdelen.
-
SOLIDWORK Electrical Schematics beschikt over een moderne en krachtige interface wat uiteraard ten goede komt aan het gebruikersgemak.

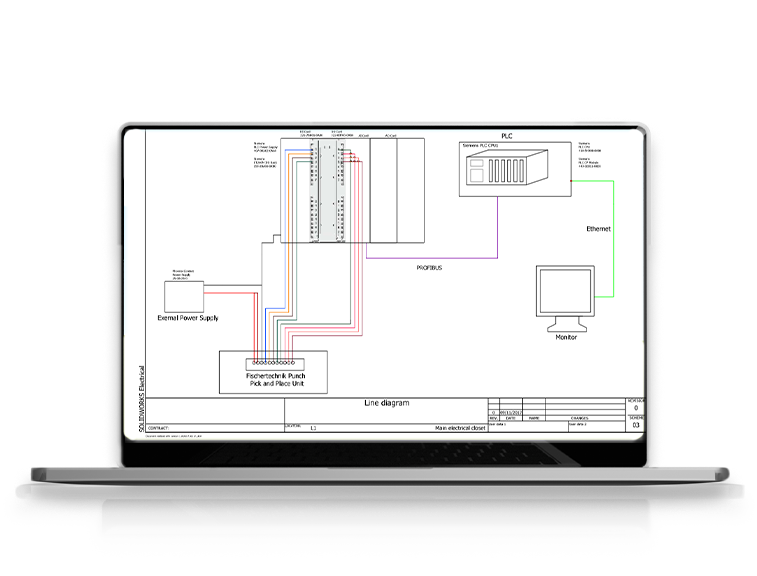

Maak sneller elektrische schema’s dan ooit
Vereenvoudig het gebruik van connectoren
Gebruik de krachtige dynamische connectorfuncties die het maken, ontwerpen en gebruiken van connectoren versimpelt.

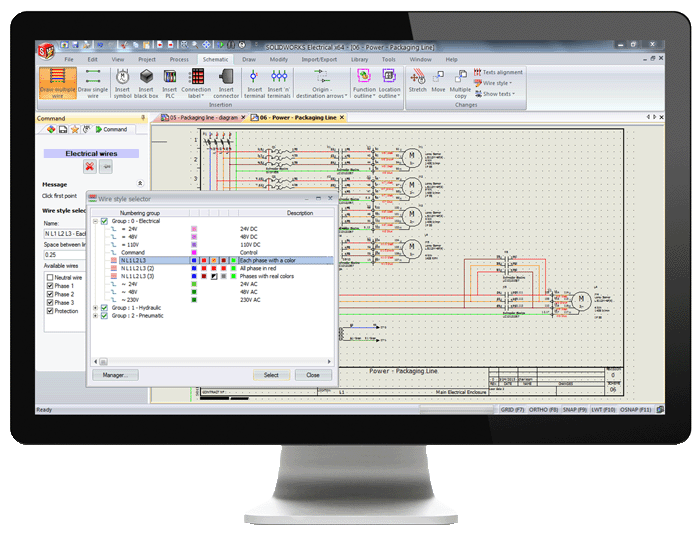

Automatische ontwerptools
Stroomlijn en vereenvoudig allerlei tijdrovende ontwerptaken zoals PLC aansluitingen en aansluitingen met kruisverwijzingen.
Hergebruik bestaande data
Gebruik de ingebouwde symbolenbibliotheek voor onderdelen van toeleveranciers en bestaande ontwerpen met behoud van kenmerken en verbindingen.
En… maak ze beter
Ontwerp via Design Rules
DRC-rapporten (Design Rules Checks) geven je feedback over de ontwerpintegriteit.
Verkrijg inzicht in het ontwerp
Bereken de vermogenseigenschappen van circuits zoals spannings- en vermogensverlies in kabels.
Werk volgens industriële standaarden
Configureer SOLIDWORKS Electrical voor ondersteuning van industrienormen, zoals DIN, JIS, ANSI en ISO.
Behoud voortaan volledige controle
Verlies geen onnodig veel tijd meer door het zoeken en oplossen van fouten in het elektrisch ontwerp. Met SOLIDWORKS Electrical Schematics behoud je het overzicht en worden elektrische schema’s geautomatiseerd. Hierdoor worden de vele aansluitingen, zoals PLC I/O’s, voortaan altijd correct geplaatst. Je minimaliseert de kans op kostbare aanpassingen in een laat ontwerpstadium.
Samenwerken zonder samen te werken

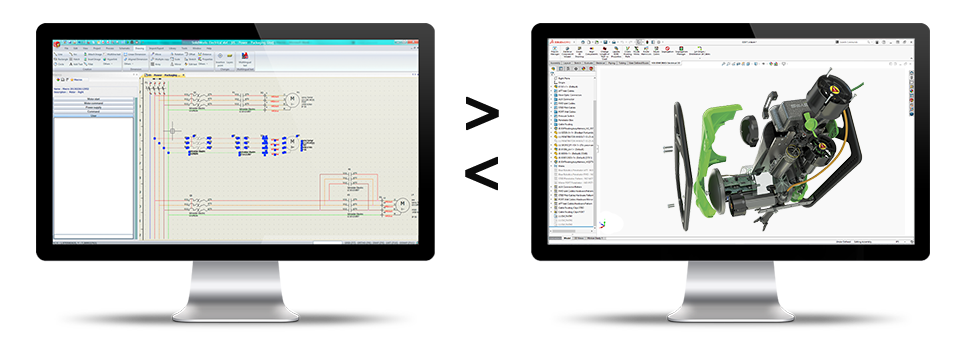

Laat de elektrische en mechanische engineer beter samenwerken. De real-time bi-directionele verbinding tussen SOLIDWORKS Electrical en SOLIDWORKS 3D CAD zorgt ervoor dat beide disciplines op de hoogte blijven van elkaars vorderingen. Dit voorkomt onnodige fouten, discussies en tijd. Nu is 1+1 eindelijk een keertje echt 3!
Sla de brug tussen MCAD en ECAD engineers

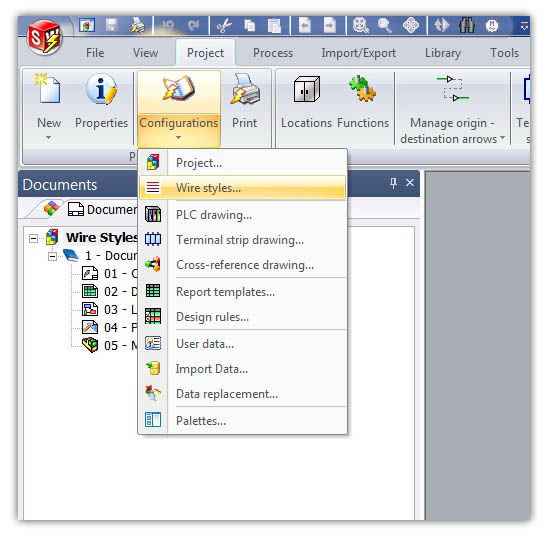

De slimste manier van documenteren
Genereer automatisch de juiste documenten. Op basis van het elektrische schema wordt de gewenste documentatie voor je gegenereerd. Met SOLIDWORKS Electrical Schematic lever je documenten zoals BOM’s, klemlijsten, kabellijsten en schema’s aan die altijd de juiste versie hebben en op elkaar zijn afgestemd. En het mooiste is… het kost je eigenlijk helemaal geen tijd.
Makkelijk te leren. Makkelijk te gebruiken.
SOLIDWORKS Electrical Schematics is zeer intuïtief in gebruik. De alom geprezen SOLIDWORKS interface zorgt ervoor dat jij en je team zeer snel aan de slag kunnen met het ontwerpen van elektrische schema’s. En eenmaal geleerd vergeet je het nooit meer. Het is eigenlijk net als fietsen.
